В индустриальной среде, где каждый узел механизма работает в условиях постоянных динамических нагрузок и абразивного износа, выбор материала для зубчатых колёс становится стратегической задачей. И если для высокоскоростных редукторов инженеры всё чаще обращаются к легированным сталям, то для тихоходных цепных передач – конвейеров, транспортёров, сельхозтехники и подъёмных устройств – чугунная звёздочка остаётся эталонным решением.
Почему? Ответ кроется в уникальном сочетании трёх факторов: литейная технологичность, демпфирующая способность и экономическая доступность. В отличие от стального проката, чугун позволяет получать детали сложной конфигурации с минимальными припусками на механическую доработку. А его способность гасить вибрации продлевает ресурс не только самой звёздочки, но и сопряжённой цепи, и опорных подшипников.
На нашем литейном производстве мы специализируемся на изготовлении чугунных звёздочек любого типоразмера – от малогабаритных однорядных до мощных трёхрядных конструкций массой до 350 кг. В этой статье мы подробно разберём, какие виды звёздочек мы предлагаем, из каких марок чугуна их отливаем, и как правильно подобрать деталь под вашу задачу.
Конструктивные разновидности: какая звёздочка вам нужна?
Прежде чем говорить о ценах и сроках, важно понять, что чугунная звёздочка – это не универсальная деталь. Её геометрия, способ крепления на валу и термообработка напрямую зависят от условий эксплуатации. Мы изготавливаем три основных конструктивных типа.

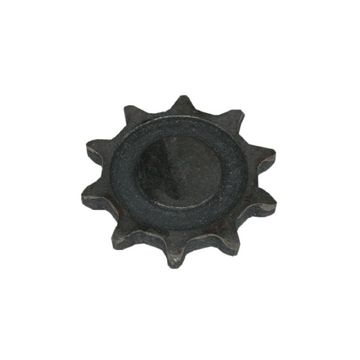

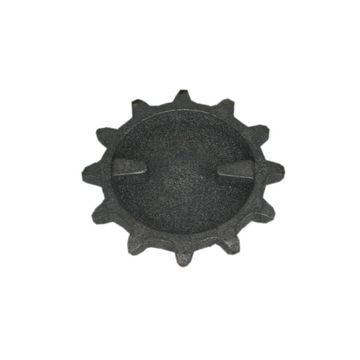

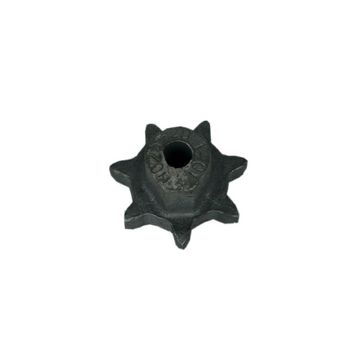

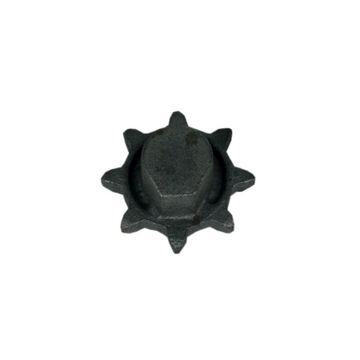

Звёздочки со ступицей под чистовую расточку (наиболее востребованный вариант)
Это изделия, которые поставляются с черновым центральным отверстием минимального диаметра. Окончательная расточка до нужного посадочного размера и нарезание шпоночного паза выполняются у заказчика – либо на его станочном парке, либо в нашем механическом цехе по требованию.
Преимущества такого подхода:
-
Снижение складских остатков – одна заготовка закрывает потребности под валы диаметром от 20 до 90 мм.
-
Возможность точной подгонки под изношенный вал без проточки самого вала.
-
Экономия до 20% по сравнению с готовым изделием фиксированного размера.

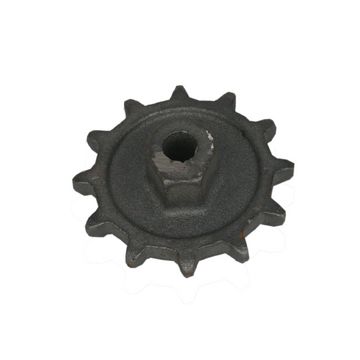

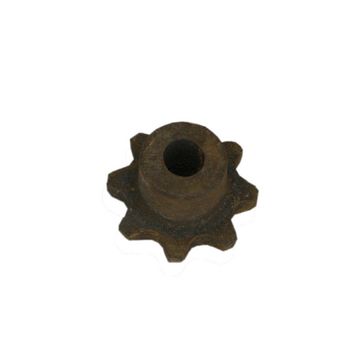

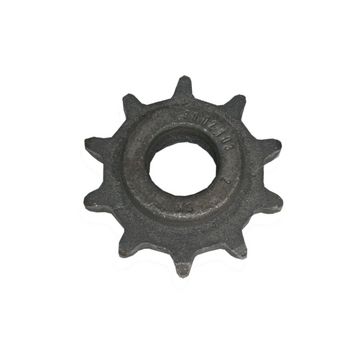

Звёздочки с готовым посадочным отверстием и шпоночным пазом
Это готовые «plug-and-play» детали. Мы производим их под стандартные посадочные диаметры, которые чаще всего встречаются в отечественном оборудовании: 25, 30, 35, 40, 45, 50, 55, 60 мм и далее с шагом 5 мм. Такие звёздочки не требуют дополнительной доработки – вы устанавливаете их на вал и фиксируете шпонкой сразу после получения.
Сфера применения: конвейерные линии с унифицированными валами, ремонт типового оборудования, запасные части для импортных станков с метрическими посадочными местами.
Звёздочки под коническую зажимную втулку (система Taper Lock)
Это наиболее прогрессивное решение для передач с высокими крутящими моментами. Посадка осуществляется через разрезную коническую втулку, которая при затяжке болтов равномерно обжимает вал по всей длине посадочного пояса.
Почему инженеры выбирают этот тип:
-
Моментальный монтаж/демонтаж без съёмников – достаточно отвернуть несколько винтов.
-
Идеальное центрирование – биение минимально, даже при больших диаметрах.
-
Высокая несущая способность – передача момента происходит за счёт трения по всей поверхности, а не только через шпонку.
Марочный состав: какой чугун выбрать для звёздочки?
Качество и долговечность звёздочки на 70% определяются маркой чугуна. Мы работаем с тремя основными группами материалов, каждая из которых закрывает свои эксплуатационные ниши.
| Марка чугуна | Расшифровка | Твёрдость (HB) | Рекомендуемые условия работы |
|---|---|---|---|
| СЧ15 | Серый чугун, предел прочности 150 МПа | 170–210 | Лёгкие и средние нагрузки, окружная скорость до 1,5 м/с, некритичные узлы |
| СЧ20 | Серый чугун, предел прочности 200 МПа (самый ходовой) | 190–230 | Стандартные цепные передачи в промышленности, сельском хозяйстве, строительной технике |
| СЧ25 | Серый чугун повышенной прочности | 210–250 | Тяжёлые условия, конвейеры большой протяжённости, горно-обогатительное оборудование |
| ВЧ 40-10 | Высокопрочный чугун с шаровидным графитом | 150–220 (после закалки – до 450) | Ударные нагрузки, знакопеременные режимы, транспортёры с резкими пусками и остановками |
Важный нюанс. Для увеличения ресурса зубчатого венца мы предлагаем термообработку ТВЧ (токи высокой частоты). Закалка поверхности зубьев до твёрдости HRC 42–48 повышает износостойкость в 2–2,5 раза без потери вязкости сердцевины. Особенно актуально для сельхозтехники, где абразивная среда (песок, земля, остатки растений) быстро «съедает» незакалённый металл.
Технические параметры: как правильно подобрать звёздочку под цепь?
Чтобы заказать чугунную звёздочку, вам достаточно знать четыре цифры. Мы поможем с расчётами, но базовое понимание ускорит процесс согласования.
Шаг цепи (P)
Это расстояние между центрами соседних шарниров роликовой цепи. Измеряется в миллиметрах (метрический стандарт) или долях дюйма (дюймовый стандарт). Наиболее частые шаги в нашем производстве:
-
9,525 мм (цепь 06B – малые конвейеры)
-
12,700 мм (08B – стандартная промышленность)
-
15,875 мм (10B – приводы средней мощности)
-
19,050 мм (12B – тяжёлые транспортёры)
-
25,400 мм (16B – горное оборудование, экскаваторы)
Чем больше шаг, тем крупнее зуб звёздочки и выше передаваемое усилие.
Количество зубьев (Z)
Оказывает влияние сразу на два фактора:
-
Передаточное число – отношение зубьев ведомой и ведущей звёздочек определяет, во сколько раз изменится обороты вала.
-
Плавность хода – чем больше зубьев, тем меньше пульсаций при зацеплении. Минимальное рекомендуемое число для чугунных тихоходных передач – 8 зубьев. Мы изготавливаем до 114 зубьев.

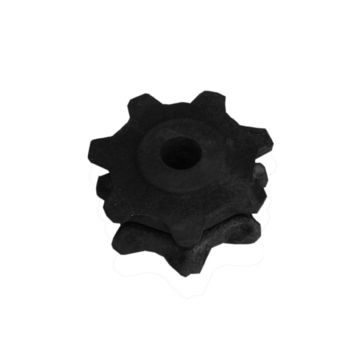

Количество рядов цепи
Звёздочка может быть одно-, двух- или трёхрядной. В нашем каталоге представлены все варианты, включая нестандартное количество рядов под заказ. Если в вашей цепи 2 параллельные ветви, нужна двухрядная звёздочка с соответствующим шагом между рядами (размер «e» по ГОСТ 13734-91).
Диаметр посадочного отверстия
Для звёздочек под расточку мы указываем минимальный диаметр (обычно 12–20 мм для малых типоразмеров). Для готовых изделий – фиксированный посадочный размер с допуском H7 (посадка с натягом для неподвижных соединений).
Часто задаваемые вопросы (FAQ)
Можно ли использовать чугунную звёздочку при скорости выше 2 м/с?
Прямое использование на высоких скоростях не рекомендуется – чугун имеет ограниченную усталостную прочность. Однако существуют легированные и модифицированные составы, которые повышают допустимую скорость до 4 м/с. Проконсультируйтесь с нашим технологом.
Чем чугунная звёздочка отличается от стальной по шуму?
Чугун благодаря графитовым включениям демпфирует колебания на 20–30% эффективнее стали. Это значит, что передача работает тише, а вибрации не передаются на раму оборудования.
Какой допуск на посадочное отверстие у готовых звёздочек?
H7 – стандартная посадка для неподвижных соединений со шпонкой. По желанию заказчика можем изготовить с допуском H8 или F7 (под скользящую посадку).
Как купить чугунные звёздочки
Наше литейное производство расположено по адресу: Тверская обл., г. Бежецк, проспект Ленина 4 (площадка 1), улица Заводская 1 (площадка 2). Чтобы купить звёздочки из чугуна, свяжитесь с нами:
